SOMMARIO
1. Scanner 3D: Rilievo Misure del Progetto
2. La scelta del Profilo in Alluminio per Protezioni Industriali
3. Sistemi di Protezione: Le tipologie di fissaggio
4. Riassunto sul Carter di Protezione

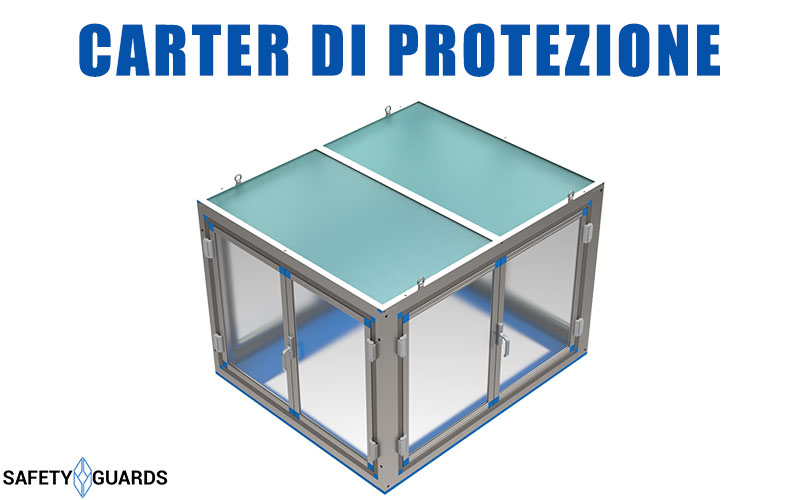

SCANNER 3D: RILIEVO
MISURE DEL PROGETTO
Il Dimensionamento della Protezione Industriale, necessita di una fase di dimensionamento. La misura della macchina può avvenire direttamente o tramite il suo disegno 3d. Per l’uso del file 3D è opportuno sincerarsi che lo stesso sia in estensione *STEO o STP*, per garantire un formato compatibile sulla maggior parte dei software.
Il modello 3D deve essere orientato correttamente, facendo corrispondere i punti di origine del disegno e dell’ambiente reale. Aver visionato direttamente la macchina è il miglior modo per evitare inesattezze.
LA SCELTA DEL PROFILO IN ALLUMINIO
PER PROTEZIONI INDUSTRIALI
La scelta del Profilo in Alluminio è fondamentale per progettare la struttura portante e le eventuali porte. Le combinazioni consigliabili sono:
- 32×32 (Struttura in Profilo in Alluminio principale) e 18×32 (porte).
- 45×45 (Struttura in Profilo in Alluminio principale) e 32×32 (porte).
Il Profilato in alluminio e gli accessori, vanno scelti in base alla dimensione, al peso, alle porte e al tipo di ancoraggio del Carter di Protezione. È opportuno considerare le forze e i carichi che potrebbero agire sui Carte di Protezione (le vibrazioni ad esempio).
L’applicazione di Pellicole Colorate è un elemento che consente di aggiungere texture, colori e loghi aziendali. Ciò permette di apportare una finitura metallizzata brillante, in grado di aggiungere un aspetto performante alla Protezione Industriale. Le Pellicole Colorate si distinguono infatti per resistenza in più tipi di ambiente.
SISTEMI DI PROTEZIONE:
LE TIPOLOGIE DI FISSAGGIO
Per il fissaggio a bordo macchina è bene valutare i punti di ancoraggio della Protezione Industriale. A livello della macchina, questi dovranno essere fissati dove la macchina è più stabile e resistente. È opportuno valutare che non vi siano urti tra il fissaggio interno e le componenti della macchina in azione. Il numero dei fissaggi deve essere commisurato al peso e alle dimensioni del Carter di Protezione. È opportuno inoltre, favorire un’installazione agevole. Il lavoro su una macchina di nuova esecuzione, si può basare sulle preforature, in modo da eseguire un lavoro pulito. Per i punti di ancoraggio è preferibile usare le cave dei Profili in Alluminio, qui si possono inserire dai filettati, e aggiungere ulteriori punti di ancoraggio.
L’utilizzo di un Profilo in Alluminio 32×32 chiuso è più adatto per i contesti sottoposti a rigide misure di igiene. Gli accessori e i tamponamenti, son inseribili all’interno delle linguette asportabili. Per il fissaggio a terra è fondamentale controllare la stabilità della base d’appoggio. È opportuno verificare lo spessore e lo stato della pavimentazione: un foro di prova è utile per scegliere il tipo di tasselli.
È quindi possibile, procedere al posizionamento della Protezione Industriale secondo il progetto. Nella fase di foratura con trapano a percussione è necessario considerare la soluzione dei traversi collegati alla macchina stessa. Le basi di ancoraggio, possono essere in alluminio pressofuso, in acciaio o in ferro verniciato, da scegliere in base alle dimensioni del Carter di Protezione.
RIASSUNTO SUL
CARTER DI PROTEZIONE
Il dimensionamento del Carter di Protezione richiede diverse considerazioni importanti. In primo luogo, è possibile effettuare la misura direttamente sulla macchina o tramite il suo disegno 3D, che deve essere in formato STEP o STP per garantire la compatibilità con la maggior parte dei software.
Il modello 3d deve essere orientato correttamente, in modo che i punti di origine del disegno corrispondano a quelli dell’ambiente reale. È opportuno aver visionato direttamente la macchina per evitare inesattezze. La scelta del Profilo in Alluminio è fondamentale per la progettazione della struttura portante insieme agli accessori, che devono essere scelti in base al peso, alla dimensione, alle porte e al tipo di ancoraggio della Protezione Industriale.
Il fissaggio del Carter di Protezione deve garantire la stabilità della stessa nel caso si svolga il fissaggio a terra o quello a bordo della macchina. È importante fare attenzione alla presenza di strutture sensibili durante la fase di foratura e le basi di ancoraggio per il fissaggio a terra possono essere in alluminio, acciaio o ferro verniciato, a seconda delle dimensioni della Protezione Industriale.
